IEC发布多媒体设备EMC标准CISPR 32:2012（1.0版）
认证网 (2012/7/19 22:58:13) 浏览:4029 评论:0
2012年1月，IEC发布多媒体设备EMC标准CISPR 32:2012（1.0版）。按照CISPR/I的规划，未来CISPR 32将会取代现有的CISPR 13（音视频产品的发射）和CISPR 22（信息技术设备的发射）。该标准包含范围、规范性引用文件、设备的限值要求、测量、设备的文件、适用性、试验报告、符合性、以及测量不确定度等内容。
该标准不包含现场评估的要求，因为这些测试不能够用来证明产品的符合性。CISPR32涵盖的多媒体设备分为两类（A类和B类）。
1. 范围
CISPR32:2012适用于额定有效交流或直流供电电压不超过600 V的多媒体设备（MME）。其中多媒体设备（MME）包括音频设备、广播接收设备、娱乐场所灯光控制设备、信息技术设备和视频设备。该标准包括CISPR 13或CISPR 22所涵盖的设备，也包含主要用于专业用途的多媒体设备。标准的辐射发射要求不适用于ITU定义的无线电发射器的有意发射，也不适用于任何有关这些有意发射的杂散发射。CISPR 13和CISPR 22之外的其他CISPR标准明确规定并且频率范围为该标准所涵盖的设备的发射要求，排除标准的范围之外。
该标准的制定包含两个目的：规定提供足够水平的无线电频谱保护的要求，使得无线电服务在9 kHz~400 GHz频率范围内正常工作；规定确保测量的可重复性和结果的可重复性的程序。
2. 引用标准
CISPR 32所引用的标准包括：CISPR 16-1-1:2010、CISPR 16-1-2:2003、CISPR 16-1-4:2010、CISPR 16-2-1:2008、CISPR 16-2-3:2010、CISPR 16-4-2:2011、CISPR/TR 16-4-3:2004、IEC 60050-161:1990、IEC 61000-4-6:2008、ISO/IEC 17025:2005、IEEE 802.3和ANSI C63.5:2006。
3. 设备分类
该标准定义了两类与终端用户环境相关的设备：
B类设备要求的目的是为住宅环境内的广播服务提供足够的保护。预期主要在住宅环境中使用的设备应符合B类设备的限值。注意所有广播接收设备被认为是B类设备。
A类要求真多所有的非B类设备，A类设备应符合较宽松的A类限值。
4. 要求
多媒体设备的发射要求在标准附录A的表A.1～表A.12中给出。设备符合辐射发射要求仅在标准设施或现场验证结果对于辐射发射试验使用的测量位置存在的测量距离下证明。
（1） A类设备
A类设备的发射要求在标准的表A.2和表A.3中规定，如下所示。需要注意的是A类设备在1 GHz以下频率，可以在3或10米的水平测量距离测量。A类设备在交流电电源端口的传导发射要求在表A.8规定。
2） B类设备
B类设备的发射要求在标准的表A.4和表A.5中规定，如下所示。然而B类设备在交流电源线的传导发射要求在表A.9中规定，并以振幅-频率图的形式展现，如下所示。
5. 测量
标准这部分定义了特别对于多媒体设备电磁辐射的测量设备和测量仪器。电磁辐射测量使用的程序包括：（1） 被测设备（EUT）的类型；（2） 端口类型；（3） 使用的电缆类型；（4） 频率范围；（5） 运行模式。指定用于屏蔽和非屏蔽电缆的端口，应就两种电缆类型进行测试。
被测设备（EUT）分为主机系统和模块化系统。当EUT是一个主机，它将被配置使得系统代表典型使用的模块。当EUT是一个模块化系统，它可以由不同类型的模块组成：（1） 外部（红外线遥控）；（2） 内部（计算机硬盘）；（3） 插件（记忆棒），（4）支架（声音或视频卡）。打算从主机销售和/或单独出售的模块，应至少可就一种代表主机系统的典型应用进行评估。任何被测模块的端口应按本标准附录D关闭。
测量应使用本标准中适当的表格、附录和指南进行。预扫描测量应用来确定给出最大发射水平的布线。
6. 设备文件
标准要求的文件应包含EUT用户为了确保被测设备符合标准要求所采取的任何特别措施的细节。A类设备在用户使用说明书中应有以下警告声明：
“WARNING: This equipment is compliant with Class A of CISPR 32. In a residential environment, this equipment may cause radio interference.”
7. 适用性
如果从EUT的电气特性和预定用途，制造商判定一个或更多的测量是不必要的，有关该判定的结论及理由应记录在试验报告里。
8. 试验报告
对于测试报告，CISPR 32要求测试结果文件应符合ISO/IEC 17025的5.10条款。测量结果的可重复性是测试报告的关键因素，并且适当时试验报告中应包含测量设置的照片。
试验报告应说明：（1） 运行模式；（2） 被测设备EUT端口如何运行（使用附录B为指南）；（3） 产品符合A或B类设备限值。
试验报告中应记录从被评估的端口类型、相对于标准规定的限值、至少6个最高发射量的测量结果，除非测量结果比限值低10分贝或更多。测试结果应包括以下每一发射的信息：（1） 被评估的端口；（2） 交流电源线测量，测试下的线路；（3） 发射的频率和强度；（4） 有关指定限值的边界；（5） 在发射频率下的限值；（6） 使用的检测器？？。
此外，试验报告还应包括以下附加信息：
（1） 内部最高频率源的频率，除非辐射高达6 GHz；
（2） 计算出的每种测量类型的仪器测量的不确定性，除非UCISPR没有定义相关的测量类型；
（3） 非对称人工神经网络（AAN）模拟的电缆类型，其中有线网络端口的发射使用AAN来测量；
（4） 辐射发射测量的测量距离在标准的相应表格定义。如果使用非标准的测量距离，报告应包括限值如何计算的说明。
9. 标准的符合性
符合CISPR 32要求被测设备（EUT）的发射水平或者低于A类限值（较为宽松），或者低于B类限值（更为严格）。满足标准附录A要求的被测设备，被确定满足9 kHz～400 GHz整个频率范围的限值要求。
当CISPR 32在检测特殊要求时给出选择试验方法的选项，可以通过使用任何一种测试方法以及适当的限值显示其符合性。
是否符合CISPR 32的判定应仅基于对于测试设备的贡献。同时，符合性可以通过在运行其功能的同时，按次序单独或任意组合测量被测设备的发射。
10. 测量不确定度
测量仪器不确定度的计算按照CISPR 16-4-2:2011《无线电干扰和抗扰度测量设备和方法规范 第4-2部分：不确定度、统计学和限值模型 测量仪器的不确定度》。然而，符合性的确认不应考虑测量不确定度。
11. 附录
附录A：要求（规范性）
如上所述，多媒体设备的发射要求在标准附录A的表A.1～表A.12中给出。
附录B：测量期间运行设备和测试信号（规范性）
本附录规定了发射测量期间运行设备EUT的方法。EUT应在选定的模式下操作，同时端口按照本附录的规定运行。B.2条款是本标准较具争议的章节之一，因为标准（如表B.1规定）要求实验室用标准电视彩条信号和滚动H字符测试视频显示。这将使得测试的周期延长两倍。
附录C：测量程序、仪器和支持信息（规范性）
本附录提供了附加信息、测量程序、以及附录A中定义的规范性引用文件的补充要求。附录C分为3个主要条款：
a. 仪器和支持信息；
b. 通用测量程序；
c. 多媒体设备（MME）相关的测量程序。
附录D：被测设备（EUT）、本地相关设备、以及相关电缆设置（规范性）
本附录包含表D.1，该表涵盖了与传导和辐射发射各种因素相关的公差的间隙和距离。
附录E：预扫描测量（信息性）
预扫描的目的是确定被测设备（EUT）产生最大发射水平的频率，并帮助选择在正式测量中使用的配置。预扫描测量可以用没有提供预选但使用预防措施的频谱分析仪进行，以确保该仪器不超载。
附录F：试验报告的内容摘要 （信息性）
编制试验报告的指南可以参考ISO/IEC 17025:2005《检测和校准实验室能力的通用要求》。ISO/IEC 17025:2005的相应条款是第5.10条“报告结果”。表F.1总结了CISPR32试验中包含在报告中的信息。
图A.1表A.9定义的交流电源端口限值图形。
附录G：C.4.1.1定义的测量程序的支持信息（信息性）
附录G中有一系列辅助标准附录C中定义的测量程序的示意图。它包括带有各种屏蔽和非屏蔽导线的非对称人工网络图。
该标准不包含现场评估的要求，因为这些测试不能够用来证明产品的符合性。CISPR32涵盖的多媒体设备分为两类（A类和B类）。
1. 范围
CISPR32:2012适用于额定有效交流或直流供电电压不超过600 V的多媒体设备（MME）。其中多媒体设备（MME）包括音频设备、广播接收设备、娱乐场所灯光控制设备、信息技术设备和视频设备。该标准包括CISPR 13或CISPR 22所涵盖的设备，也包含主要用于专业用途的多媒体设备。标准的辐射发射要求不适用于ITU定义的无线电发射器的有意发射，也不适用于任何有关这些有意发射的杂散发射。CISPR 13和CISPR 22之外的其他CISPR标准明确规定并且频率范围为该标准所涵盖的设备的发射要求，排除标准的范围之外。
该标准的制定包含两个目的：规定提供足够水平的无线电频谱保护的要求，使得无线电服务在9 kHz~400 GHz频率范围内正常工作；规定确保测量的可重复性和结果的可重复性的程序。
2. 引用标准
CISPR 32所引用的标准包括：CISPR 16-1-1:2010、CISPR 16-1-2:2003、CISPR 16-1-4:2010、CISPR 16-2-1:2008、CISPR 16-2-3:2010、CISPR 16-4-2:2011、CISPR/TR 16-4-3:2004、IEC 60050-161:1990、IEC 61000-4-6:2008、ISO/IEC 17025:2005、IEEE 802.3和ANSI C63.5:2006。
3. 设备分类
该标准定义了两类与终端用户环境相关的设备：
B类设备要求的目的是为住宅环境内的广播服务提供足够的保护。预期主要在住宅环境中使用的设备应符合B类设备的限值。注意所有广播接收设备被认为是B类设备。
A类要求真多所有的非B类设备，A类设备应符合较宽松的A类限值。

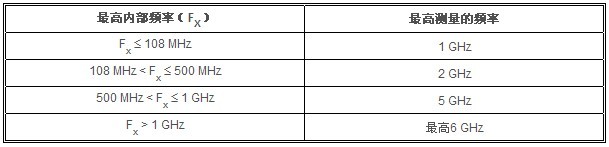

表1 标准中辐射测量要求的最高频率
4. 要求
多媒体设备的发射要求在标准附录A的表A.1～表A.12中给出。设备符合辐射发射要求仅在标准设施或现场验证结果对于辐射发射试验使用的测量位置存在的测量距离下证明。
（1） A类设备
A类设备的发射要求在标准的表A.2和表A.3中规定，如下所示。需要注意的是A类设备在1 GHz以下频率，可以在3或10米的水平测量距离测量。A类设备在交流电电源端口的传导发射要求在表A.8规定。

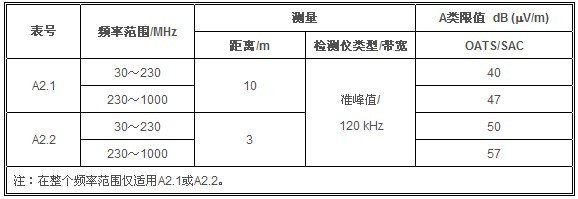

表A.2 频率不超过1 GHz的A类设备的辐射发射要求

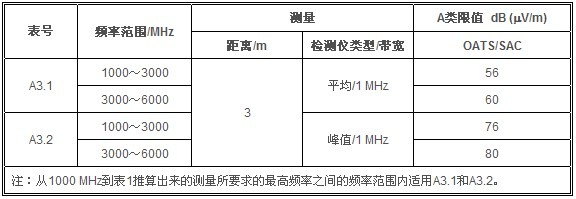

表A.3 频率超过1 GHz的A类设备的辐射发射要求

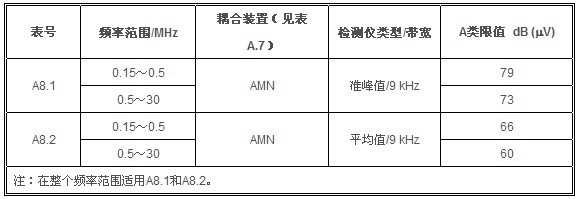

表A.8 A类设备在交流电电源端口的传导发射要求
2） B类设备
B类设备的发射要求在标准的表A.4和表A.5中规定，如下所示。然而B类设备在交流电源线的传导发射要求在表A.9中规定，并以振幅-频率图的形式展现，如下所示。

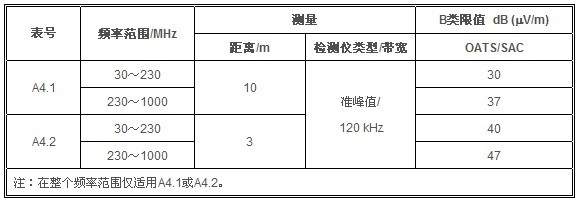

表A.4 频率不超过1 GHz的B类设备的辐射发射要求

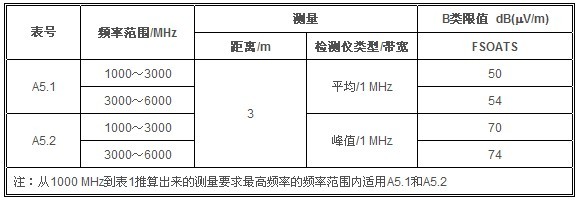

表A.5 频率超过1 GHz的B类设备的辐射发射要求

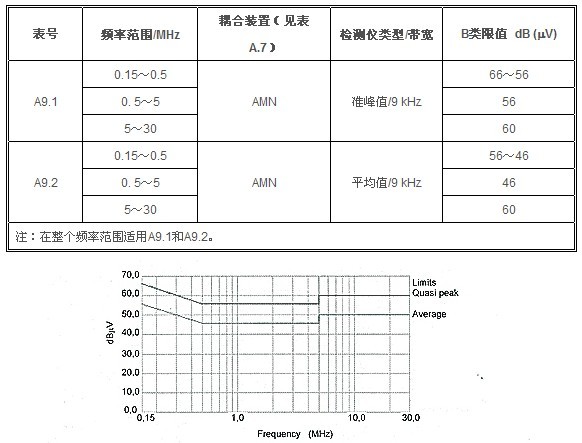

表A.9 B类设备在交流电电源端口的传导发射要求
5. 测量
标准这部分定义了特别对于多媒体设备电磁辐射的测量设备和测量仪器。电磁辐射测量使用的程序包括：（1） 被测设备（EUT）的类型；（2） 端口类型；（3） 使用的电缆类型；（4） 频率范围；（5） 运行模式。指定用于屏蔽和非屏蔽电缆的端口，应就两种电缆类型进行测试。
被测设备（EUT）分为主机系统和模块化系统。当EUT是一个主机，它将被配置使得系统代表典型使用的模块。当EUT是一个模块化系统，它可以由不同类型的模块组成：（1） 外部（红外线遥控）；（2） 内部（计算机硬盘）；（3） 插件（记忆棒），（4）支架（声音或视频卡）。打算从主机销售和/或单独出售的模块，应至少可就一种代表主机系统的典型应用进行评估。任何被测模块的端口应按本标准附录D关闭。
测量应使用本标准中适当的表格、附录和指南进行。预扫描测量应用来确定给出最大发射水平的布线。
6. 设备文件
标准要求的文件应包含EUT用户为了确保被测设备符合标准要求所采取的任何特别措施的细节。A类设备在用户使用说明书中应有以下警告声明：
“WARNING: This equipment is compliant with Class A of CISPR 32. In a residential environment, this equipment may cause radio interference.”
7. 适用性
如果从EUT的电气特性和预定用途，制造商判定一个或更多的测量是不必要的，有关该判定的结论及理由应记录在试验报告里。
8. 试验报告
对于测试报告，CISPR 32要求测试结果文件应符合ISO/IEC 17025的5.10条款。测量结果的可重复性是测试报告的关键因素，并且适当时试验报告中应包含测量设置的照片。
试验报告应说明：（1） 运行模式；（2） 被测设备EUT端口如何运行（使用附录B为指南）；（3） 产品符合A或B类设备限值。
试验报告中应记录从被评估的端口类型、相对于标准规定的限值、至少6个最高发射量的测量结果，除非测量结果比限值低10分贝或更多。测试结果应包括以下每一发射的信息：（1） 被评估的端口；（2） 交流电源线测量，测试下的线路；（3） 发射的频率和强度；（4） 有关指定限值的边界；（5） 在发射频率下的限值；（6） 使用的检测器？？。
此外，试验报告还应包括以下附加信息：
（1） 内部最高频率源的频率，除非辐射高达6 GHz；
（2） 计算出的每种测量类型的仪器测量的不确定性，除非UCISPR没有定义相关的测量类型；
（3） 非对称人工神经网络（AAN）模拟的电缆类型，其中有线网络端口的发射使用AAN来测量；
（4） 辐射发射测量的测量距离在标准的相应表格定义。如果使用非标准的测量距离，报告应包括限值如何计算的说明。
9. 标准的符合性
符合CISPR 32要求被测设备（EUT）的发射水平或者低于A类限值（较为宽松），或者低于B类限值（更为严格）。满足标准附录A要求的被测设备，被确定满足9 kHz～400 GHz整个频率范围的限值要求。
当CISPR 32在检测特殊要求时给出选择试验方法的选项，可以通过使用任何一种测试方法以及适当的限值显示其符合性。
是否符合CISPR 32的判定应仅基于对于测试设备的贡献。同时，符合性可以通过在运行其功能的同时，按次序单独或任意组合测量被测设备的发射。
10. 测量不确定度
测量仪器不确定度的计算按照CISPR 16-4-2:2011《无线电干扰和抗扰度测量设备和方法规范 第4-2部分：不确定度、统计学和限值模型 测量仪器的不确定度》。然而，符合性的确认不应考虑测量不确定度。
11. 附录
附录A：要求（规范性）
如上所述，多媒体设备的发射要求在标准附录A的表A.1～表A.12中给出。
附录B：测量期间运行设备和测试信号（规范性）
本附录规定了发射测量期间运行设备EUT的方法。EUT应在选定的模式下操作，同时端口按照本附录的规定运行。B.2条款是本标准较具争议的章节之一，因为标准（如表B.1规定）要求实验室用标准电视彩条信号和滚动H字符测试视频显示。这将使得测试的周期延长两倍。
附录C：测量程序、仪器和支持信息（规范性）
本附录提供了附加信息、测量程序、以及附录A中定义的规范性引用文件的补充要求。附录C分为3个主要条款：
a. 仪器和支持信息；
b. 通用测量程序；
c. 多媒体设备（MME）相关的测量程序。
附录D：被测设备（EUT）、本地相关设备、以及相关电缆设置（规范性）
本附录包含表D.1，该表涵盖了与传导和辐射发射各种因素相关的公差的间隙和距离。
附录E：预扫描测量（信息性）
预扫描的目的是确定被测设备（EUT）产生最大发射水平的频率，并帮助选择在正式测量中使用的配置。预扫描测量可以用没有提供预选但使用预防措施的频谱分析仪进行，以确保该仪器不超载。
附录F：试验报告的内容摘要 （信息性）
编制试验报告的指南可以参考ISO/IEC 17025:2005《检测和校准实验室能力的通用要求》。ISO/IEC 17025:2005的相应条款是第5.10条“报告结果”。表F.1总结了CISPR32试验中包含在报告中的信息。
图A.1表A.9定义的交流电源端口限值图形。
附录G：C.4.1.1定义的测量程序的支持信息（信息性）
附录G中有一系列辅助标准附录C中定义的测量程序的示意图。它包括带有各种屏蔽和非屏蔽导线的非对称人工网络图。
